R-REF01-HB
Power Supply Accessory, Half-Bridge Gate Drive Power Supply, 1kV, TO247 / TO247-4L
Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
Tilgjengelig for bestilling
Produsentens standard leveringstid: 12 uke(r)
Kontakt meg når varen er tilbake på lager
| Antall | |
|---|---|
| 1+ | kr 2 714,000 |
Pris for:Each
Minst: 1
Flere: 1
kr 2 714,00 (eks. MVA)
Legg til delenr. / linjemerknad
Lagt til bestillingsbekreftelsen, fakturaen og følgeseddelen kun for denne bestillingen.
Dette antallet blir lagt til bestillingsbekreftelsen, fakturaen, følgeseddelen, bekreftelses-e-posten og produktetiketten.
Produktinformasjon
ProdusentRECOM POWER
Produsentens varenummerR-REF01-HB
Varenummer3255705
Teknisk datablad
Silicon ManufacturerSilicon Laboratories
Silicon Core NumberSI8273
Kit Application TypeDriver - Bridge
Application Sub TypeIGBT/MOSFET Gate Driver
Core Architecture-
Core Sub-Architecture-
Silicon Family Name-
Kit ContentsReference Design Board R-REF01-HB
Product Range-
SVHCLead (21-Jan-2025)
Produktoversikt

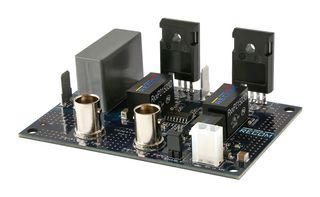

R-REF01-HB is a half-bridge gate-drive power supply reference design (RD). It consists of a half-bridge suitable for voltages up to 1KV and a fully-isolated driver stage with isolated power supplies for the low-side and the high-side switching transistors. It is suitable for single gate/drive supply voltages as low as +4V as well as dual gate drive supply voltages as high as +20V / -5V (30V max) with no maximum duty cycle limitations. Two R12P22005D, R12P21503D, R12P21509D and R12P06S DC/DC modules each are included in the R-REF01-HB design kit.
- Optimized for very high switching speed
- 2.5KV continuous input to output isolation
- High gate-drive currents (up to 10A source and sink)
- TTL-compatible signal input
- Single 15V to 42V supply
- Shoot-through protection
- Separate input for low and high-side switch for use with different topologies
- Qualified with 65KV/µs at Vcommon mode =1KV
- ESD sensitive
Tekniske spesifikasjoner
Silicon Manufacturer
Silicon Laboratories
Kit Application Type
Driver - Bridge
Core Architecture
-
Silicon Family Name
-
Product Range
-
Silicon Core Number
SI8273
Application Sub Type
IGBT/MOSFET Gate Driver
Core Sub-Architecture
-
Kit Contents
Reference Design Board R-REF01-HB
SVHC
Lead (21-Jan-2025)
Teknisk dokumentasjon (1)
Tilknyttede produkter
4 produkter funnet
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Austria
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Austria
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:84733020
US ECCN:EAR99
EU ECCN:NLR
Overholdelse av begrensning av farlige stoffer:Y-Ex
RoHS
RoHS-samsvar angående ftalater:Ja
RoHS
SVHC:Lead (21-Jan-2025)
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.0801
