SFH 4547
Infrared Emitter, High Power, 950 nm, 30 °, T-1 3/4 (5mm), 50 mW/Sr, 12 ns, 12 ns

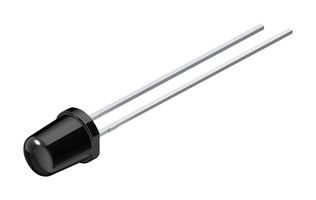

Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
1 192 På Lager
Trenger du mer?
1–3 virkedagers levering
Bestilling før 17:00 standard forsendelse
| Antall | |
|---|---|
| 5+ | kr 7,620 |
| 10+ | kr 5,890 |
| 25+ | kr 5,600 |
| 50+ | kr 4,790 |
| 100+ | kr 4,200 |
| 150+ | kr 3,850 |
| 200+ | kr 3,490 |
| 250+ | kr 3,430 |
Pris for:Each (Supplied on Cut Tape)
Minst: 5
Flere: 5
kr 38,10 (eks. MVA)
Legg til delenr. / linjemerknad
Lagt til bestillingsbekreftelsen, fakturaen og følgeseddelen kun for denne bestillingen.
Dette antallet blir lagt til bestillingsbekreftelsen, fakturaen, følgeseddelen, bekreftelses-e-posten og produktetiketten.
Produktinformasjon
ProdusentAMS OSRAM GROUP
Produsentens varenummerSFH 4547
Varenummer4332518
Teknisk datablad
Peak Wavelength950nm
Angle of Half Intensity30°
Diode Case StyleT-1 3/4 (5mm)
Radiant Intensity (Ie)50mW/Sr
Rise Time12ns
Fall Time tf12ns
Forward Current If(AV)100mA
Forward Voltage VF Max1.7V
Operating Temperature Min-40°C
Operating Temperature Max100°C
Automotive Qualification Standard-
Product Range-
SVHCNo SVHC (21-Jan-2025)
Produktoversikt
SFH 4547 is a radial T1 3/4 high power infrared emitter (940nm) LED. Applications include access control and security, appliances and tools, home and building automation.
- Black epoxy package
- ESD: 2kV acc. to ANSI/ESDA/JEDEC JS-001 (HBM, Class 2)
- High power infrared LED, short switching times
- 50mW/sr typ radiant intensity at IF = 100mA; tp = 20ms
- Operating temperature range from -40°C to 100°C
- Forward current pulsed is 1A max at tp ≤ 400µs; D ≤ 0.005, TA = 25°C
- Reverse voltage is 5V max at TA = 25°C
- Peak wavelength is 950nm typ at IF = 100mA; tp = 20ms; TA = 25°C
- Forward voltage is 2.3V typ at IF = 1A; tp = 100µs
- Rise time/fall time is 12ns typ (10% / 90%) at IF = 100mA; RL = 50 ohm
Tekniske spesifikasjoner
Peak Wavelength
950nm
Diode Case Style
T-1 3/4 (5mm)
Rise Time
12ns
Forward Current If(AV)
100mA
Operating Temperature Min
-40°C
Automotive Qualification Standard
-
SVHC
No SVHC (21-Jan-2025)
Angle of Half Intensity
30°
Radiant Intensity (Ie)
50mW/Sr
Fall Time tf
12ns
Forward Voltage VF Max
1.7V
Operating Temperature Max
100°C
Product Range
-
Teknisk dokumentasjon (1)
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Malaysia
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Malaysia
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:85414900
US ECCN:EAR99
EU ECCN:NLR
Overholdelse av begrensning av farlige stoffer:Ja
RoHS
RoHS-samsvar angående ftalater:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.000001
