MC22405B6W-GPTLY
Alphanumeric LCD, 24 x 2, Black on Grey, 5V, Parallel, English, Japanese, Transflective

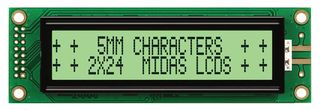

Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
Føres ikke lenger
Produktinformasjon
ProdusentMIDAS DISPLAYS
Produsentens varenummerMC22405B6W-GPTLY
Varenummer2063122
Teknisk datablad
Character Size5.55mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Product Range-
Produktoversikt
- Alphanumeric / character LCD module
- 2 lines of 24 characters - 2 x 24 also referred to as 24 x 2
- Positive mode grey STN material
- Appearance - black characters on grey background (backlight off) or yellow/green background (backlight on)
- Transflective technology, generally for indoor and outdoor applications
- Chip on board construction (COB) for easy mounting
- On board controller SPLC780 or equivalent (HD44780 derivative)
- English/Japanese font sets
- 5V logic supply, standard parallel interface
- Display duty 1/16, Driving bias 1/5
- Yellow/green LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole DIL (side, left, 2x8) connection, 2.54mm pitch
- Overall max dimensions - 118.0 x 36.0 x 10.0mm
- Viewing area - 93.5 x 16.0mm
- 5mm character (actual dimension 3.20 x 5.55mm)
Tekniske spesifikasjoner
Character Size
5.55mm
Operating Temperature Max
70°C
Operating Temperature Min
-20°C
Product Range
-
Teknisk dokumentasjon (1)
Tilknyttede produkter
1 produkt funnet
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:China
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:China
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:85312095
US ECCN:EAR99
EU ECCN:NLR
Overholdelse av begrensning av farlige stoffer:Ja
RoHS
RoHS-samsvar angående ftalater:Informasjon kommer
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.05
