MC21605B6W-FPTLA
Alphanumeric LCD, 16 x 2, Black on Amber, 5V, Parallel, English, Japanese, Transflective

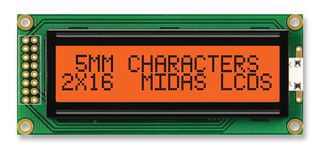

Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
ProdusentMIDAS DISPLAYS
Produsentens varenummerMC21605B6W-FPTLA
Varenummer2219032
ProduktsortimentMC21605B6W
Teknisk datablad
Produseres ikke lenger
Produktinformasjon
ProdusentMIDAS DISPLAYS
Produsentens varenummerMC21605B6W-FPTLA
Varenummer2219032
ProduktsortimentMC21605B6W
Teknisk datablad
Character Count x Line16 x 2
Display AppearanceBlack on Amber
Logic Voltage5V
Interface TypeParallel
Font SetEnglish, Japanese
Display ModeTransflective
Character Size5.23mm
LCD Display TypeFSTN
Module Size85mm x 36mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Display ConstructionCOB
Backlighting ColourAmber
Product RangeMC21605B6W
SVHCNo SVHC (10-Jun-2022)
Produktoversikt
- Alphanumeric / character LCD module
- 2 lines of 16 characters - 2 x 16 also referred to as 16 x 2
- Positive mode FSTN material
- Appearance - black characters on amber background
- Transflective technology, generally for indoor and outdoor applications
- Chip on board construction (COB) for easy mounting
- On board controller SPLC780 or equivalent (HD44780 derivative)
- English/Japanese font sets
- 5V logic supply, standard parallel interface
- Display duty 1/16, Driving bias 1/5
- Amber LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole DIL (side, left 2x8) connection, 2.54mm pitch
- Overall max dimensions - 85.0 x 36.0 x 13.5mm
- Viewing area - 64.5 x 16.4mm
- 5mm character (actual dimension 3.00 x 5.23mm)
Tekniske spesifikasjoner
Character Count x Line
16 x 2
Logic Voltage
5V
Font Set
English, Japanese
Character Size
5.23mm
Module Size
85mm x 36mm
Operating Temperature Max
70°C
Backlighting Colour
Amber
SVHC
No SVHC (10-Jun-2022)
Display Appearance
Black on Amber
Interface Type
Parallel
Display Mode
Transflective
LCD Display Type
FSTN
Operating Temperature Min
-20°C
Display Construction
COB
Product Range
MC21605B6W
Teknisk dokumentasjon (2)
Tilknyttede produkter
1 produkt funnet
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:China
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:China
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:85312095
Overholdelse av begrensning av farlige stoffer:Ja
RoHS
RoHS-samsvar angående ftalater:Informasjon kommer
SVHC:No SVHC (10-Jun-2022)
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.044
