MC21605C6W-BNMLWS
Alphanumeric LCD, 16 x 2, White on Blue, 5V, SPI, English, Japanese, Transmissive

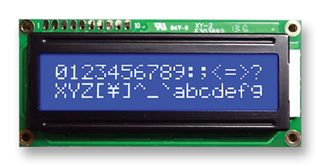

Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
ProdusentMIDAS DISPLAYS
Produsentens varenummerMC21605C6W-BNMLWS
Varenummer2425692
ProduktsortimentMC21605C
Teknisk datablad
Produseres ikke lenger
Produktinformasjon
ProdusentMIDAS DISPLAYS
Produsentens varenummerMC21605C6W-BNMLWS
Varenummer2425692
ProduktsortimentMC21605C
Teknisk datablad
Character Count x Line16 x 2
Display AppearanceWhite on Blue
Logic Voltage5V
Interface TypeSPI
Font SetEnglish, Japanese
Display ModeTransmissive
Character Size5.55mm
LCD Display TypeBSTN
Module Size80mm x 36mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Display ConstructionCOB
Backlighting ColourWhite
Product RangeMC21605C
SVHCNo SVHC (10-Jun-2022)
Alternativer for MC21605C6W-BNMLWS
1 produkt funnet
Produktoversikt
- Alphanumeric / character LCD module
- 2 lines of 16 characters - 2 x 16 also referred to as 16 x 2
- Negative mode STN material (also referred to as BSTN)
- Appearance - white characters on blue background
- Transmissive technology, generally for indoor applications
- Chip on board construction (COB) for easy mounting
- On board controller AC780S or equivalent
- English/Japanese font sets
- 5V logic supply, with SPI (serial) interface
- Display duty 1/16, Driving bias 1/5
- White LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 10 way through hole SIL (top left) connection, 2.54mm pitch
- Overall max dimensions - 80.0 x 36.0 x 14.0mm
- Viewing area - 64.5 x 15.5mm
- 5mm character (actual dimension 2.95 x 5.55mm)
Applikasjoner
Industrial, Imaging, Video & Vision
Tekniske spesifikasjoner
Character Count x Line
16 x 2
Logic Voltage
5V
Font Set
English, Japanese
Character Size
5.55mm
Module Size
80mm x 36mm
Operating Temperature Max
70°C
Backlighting Colour
White
SVHC
No SVHC (10-Jun-2022)
Display Appearance
White on Blue
Interface Type
SPI
Display Mode
Transmissive
LCD Display Type
BSTN
Operating Temperature Min
-20°C
Display Construction
COB
Product Range
MC21605C
Teknisk dokumentasjon (1)
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:China
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:China
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:85312095
Overholdelse av begrensning av farlige stoffer:Ja
RoHS
RoHS-samsvar angående ftalater:Informasjon kommer
SVHC:No SVHC (10-Jun-2022)
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.04
