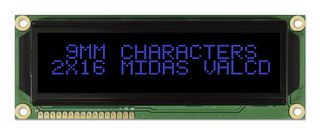

MC21609A12W-VNMLB
Alphanumeric LCD, 16 x 2, Blue on Black, 5V, Parallel, English, Japanese, Transmissive
Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
ProdusentMIDAS DISPLAYS
Produsentens varenummerMC21609A12W-VNMLB
Varenummer2483340
ProduktsortimentMC21609A12W
Teknisk datablad
Tilgjengelig for bestilling
Produsentens standard leveringstid: 18 uke(r)
| Antall | |
|---|---|
| 24+ | kr 271,460 |
Pris for:Each
Minst: 24
Flere: 24
kr 6 515,04 (eks. MVA)
Legg til delenr. / linjemerknad
Lagt til bestillingsbekreftelsen, fakturaen og følgeseddelen kun for denne bestillingen.
Dette antallet blir lagt til bestillingsbekreftelsen, fakturaen, følgeseddelen, bekreftelses-e-posten og produktetiketten.
Produktinformasjon
ProdusentMIDAS DISPLAYS
Produsentens varenummerMC21609A12W-VNMLB
Varenummer2483340
ProduktsortimentMC21609A12W
Teknisk datablad
Character Count x Line16 x 2
Display AppearanceBlue on Black
Logic Voltage5V
Interface TypeParallel
Font SetEnglish, Japanese
Display ModeTransmissive
Character Size9.22mm
LCD Display TypeVATN
Module Size122mm x 44mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Display ConstructionCOB
Backlighting ColourBlue
Product RangeMC21609A12W
SVHCNo SVHC (27-Jun-2024)
Produktoversikt
- Alphanumeric / character LCD module
- 2 line of 16 characters - 2 x 16 also referred to as 16 x 2
- Negative mode VATN material (Vertical Aligned TN)
- Appearance - blue characters on black background
- Transmissive technology, generally for indoor applications
- Low cost aesthetic alternative to OLED technology
- Chip on board construction (COB) for easy mounting
- On board controller RW1063 or equivalent (HD44780 similar)
- English/Japanese font sets
- 5V logic supply, standard parallel interface
- Display duty 1/16, Driving bias 1/5
- Blue LED backlight
- Preferred view angle - 12 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole SIL (bottom, left) connection, 2.54mm pitch
- Overall max dimensions - 122.0 x 44.0 x 13.6mm
- Viewing area - 99.0 x 24.0mm
- 9mm character (actual dimension 4.80 x 9.22mm)
Advarsler
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Tekniske spesifikasjoner
Character Count x Line
16 x 2
Logic Voltage
5V
Font Set
English, Japanese
Character Size
9.22mm
Module Size
122mm x 44mm
Operating Temperature Max
70°C
Backlighting Colour
Blue
SVHC
No SVHC (27-Jun-2024)
Display Appearance
Blue on Black
Interface Type
Parallel
Display Mode
Transmissive
LCD Display Type
VATN
Operating Temperature Min
-20°C
Display Construction
COB
Product Range
MC21609A12W
Teknisk dokumentasjon (2)
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Taiwan
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Taiwan
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:85312095
US ECCN:EAR99
EU ECCN:NLR
Overholdelse av begrensning av farlige stoffer:Ja
RoHS
RoHS-samsvar angående ftalater:Ja
RoHS
SVHC:No SVHC (27-Jun-2024)
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.06
