MC42005A6W-SPTLYS
Alphanumeric LCD, 20 x 4, Black on Yellow / Green, 5V, SPI, English, Japanese, Transflective

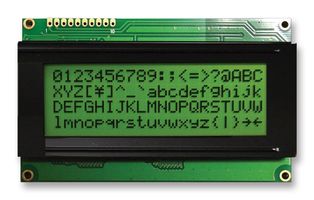

Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
ProdusentMIDAS DISPLAYS
Produsentens varenummerMC42005A6W-SPTLYS
Varenummer2425755
ProduktsortimentMC42005A6W
Teknisk datablad
Føres ikke lenger
Produktinformasjon
ProdusentMIDAS DISPLAYS
Produsentens varenummerMC42005A6W-SPTLYS
Varenummer2425755
ProduktsortimentMC42005A6W
Teknisk datablad
Character Count x Line20 x 4
Display AppearanceBlack on Yellow / Green
Logic Voltage5V
Interface TypeSPI
Font SetEnglish, Japanese
Display ModeTransflective
Character Size5.35mm
LCD Display TypeSTN
Module Size98mm x 60mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Display ConstructionCOB
Backlighting ColourYellow / Green
Product RangeMC42005A6W
SVHCNo SVHC (10-Jun-2022)
Produktoversikt
- Alphanumeric / character LCD module
- 4 lines of 20 characters - 4 x 20 also referred to as 20 x 4
- Positive mode yellow/green STN material
- Appearance - blue/black characters on yellow/green background
- Transflective technology, generally for indoor and outdoor applications
- Chip on board construction (COB) for easy mounting
- On board controller AC780S or equivalent
- English/Japanese font sets
- 5V logic supply, with SPI (serial) interface
- Display duty 1/16, Driving bias 1/5
- Yellow/green LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 10 way through hole SIL (top right) connection, 2.54mm pitch
- Overall max dimensions - 98.0 x 60.0 x 13.5mm
- Viewing area - 76.0 x 25.2mm
- 5mm character (actual dimension 2.95 x 4.75mm)
Tekniske spesifikasjoner
Character Count x Line
20 x 4
Logic Voltage
5V
Font Set
English, Japanese
Character Size
5.35mm
Module Size
98mm x 60mm
Operating Temperature Max
70°C
Backlighting Colour
Yellow / Green
SVHC
No SVHC (10-Jun-2022)
Display Appearance
Black on Yellow / Green
Interface Type
SPI
Display Mode
Transflective
LCD Display Type
STN
Operating Temperature Min
-20°C
Display Construction
COB
Product Range
MC42005A6W
Teknisk dokumentasjon (1)
Tilknyttede produkter
1 produkt funnet
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:China
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:China
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:85312095
Overholdelse av begrensning av farlige stoffer:Ja
RoHS
RoHS-samsvar angående ftalater:Informasjon kommer
SVHC:No SVHC (10-Jun-2022)
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.06
