0906-4-15-20-75-14-11-0
Contact, Spring Loaded Pin, Radius, 2 A, 7.74 mm, 25 g

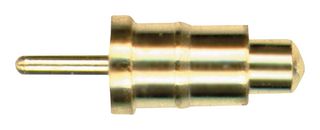

Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
ProdusentMILL-MAX
Produsentens varenummer0906-4-15-20-75-14-11-0
Varenummer2751179
Produktsortiment0906 Spring-Loaded Pins
Teknisk datablad
Føres ikke lenger
Produktinformasjon
ProdusentMILL-MAX
Produsentens varenummer0906-4-15-20-75-14-11-0
Varenummer2751179
Produktsortiment0906 Spring-Loaded Pins
Teknisk datablad
Connector TypeSpring Loaded Pin
Centreline Spacing-
Connector Tip StyleRadius
Current Rating2A
Overall Length7.74mm
Spring Force Initial25g
Spring Force Working Travel60g
Product Range0906 Spring-Loaded Pins
SVHCNo SVHC (12-Jan-2017)
Produktoversikt
The 0906-4-15-20-75-14-11-0 from Mill Max is a through hole mount standard stroke discrete spring loaded pin contacts. It features a 0.0275" mid-stroke and 0.055" maximum stroke, endurance of 1,000,000cycles and a rated current of 2A continuous use (3A peak).
- Standard stroke, solder mount in 0.020 minimum mounting hole, contact length is 0.236"
- Force at mid stroke is 60g
- Initial force (pre-load) is 25g
- Gold plated beryllium copper spring
- Copper alloy with gold finish sleeve & plunger material
- Maximum contact resistance is 20mohm
- Operating temperature range from -55°C to +125°C
Tekniske spesifikasjoner
Connector Type
Spring Loaded Pin
Connector Tip Style
Radius
Overall Length
7.74mm
Spring Force Working Travel
60g
SVHC
No SVHC (12-Jan-2017)
Centreline Spacing
-
Current Rating
2A
Spring Force Initial
25g
Product Range
0906 Spring-Loaded Pins
Teknisk dokumentasjon (2)
Tilknyttede produkter
4 produkter funnet
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:United States
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:United States
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:85366930
US ECCN:EAR99
EU ECCN:NLR
Overholdelse av begrensning av farlige stoffer:Y-Ex
RoHS
RoHS-samsvar angående ftalater:Ja
RoHS
SVHC:No SVHC (12-Jan-2017)
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.000018
