54102-0204
Mezzanine Connector, Receptacle, 0.5mm, 2Rows, 20Contacts, Surface Mount, Phosphor Bronze

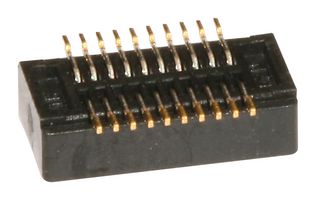

Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
ProdusentMOLEX
Produsentens varenummer54102-0204
Varenummer3499296
ProduktsortimentSlimStack 54102
Teknisk datablad
9 000 På Lager
Trenger du mer?
1–3 virkedagers levering
Bestilling før 17:00 standard forsendelse
| Antall | |
|---|---|
| 3000+ | kr 11,960 |
| 9000+ | kr 11,730 |
Pris for:Each (Supplied on Full Reel)
Minst: 3000
Flere: 3000
kr 35 880,00 (eks. MVA)
Legg til delenr. / linjemerknad
Lagt til bestillingsbekreftelsen, fakturaen og følgeseddelen kun for denne bestillingen.
Dette antallet blir lagt til bestillingsbekreftelsen, fakturaen, følgeseddelen, bekreftelses-e-posten og produktetiketten.
Produktinformasjon
ProdusentMOLEX
Produsentens varenummer54102-0204
Varenummer3499296
ProduktsortimentSlimStack 54102
Teknisk datablad
Mezzanine Connector TypeReceptacle
Pitch Spacing0.5mm
No. of Rows2Rows
No. of Contacts20Contacts
Connector MountingSurface Mount
Contact MaterialPhosphor Bronze
Contact PlatingGold Plated Contacts
Product RangeSlimStack 54102
SVHCNo SVHC (21-Jan-2025)
Produktoversikt
54102-0204 54102 series SlimStack 0.50mm-pitch board-to-board receptacle delivers design flexibility, with a wide range of circuit sizes and height variations as low as 1.50mm. It supports mobile industry processor interface (MIPI) D-PHY, MIPI M-PHY and HDMI 2.0 for all series. Supports DisplayPort 1.4 with 1.50mm mated connector height. Typical applications are automotive-car cameras, Car LiDAR, ADAS application sensors, data / computing-desktop PCs, tablet PCs, servers, industrial- automation machines, cameras/sensors, test equipment.
- High operating temperature up to 105°C withstands harsh environments
- High-speed performance, offers design flexibility
- Durability (maximum) is 30cycles
- Voltage (maximum) is 50V, current (maximum) is 0.5A per circuit
- Contact resistance (maximum) is 40 to 70milliohms
- Dielectric withstanding voltage is 125V to 500VAC, insulation resistance (minimum) is 100Megohms
- LCP, UL94V-0 housing, copper alloy contact, gold contact area, nickel underplating
- Operating temperature range from -40 to 105˚C
- 2.50mm mated height
- 5.30mm mated width
Tekniske spesifikasjoner
Mezzanine Connector Type
Receptacle
No. of Rows
2Rows
Connector Mounting
Surface Mount
Contact Plating
Gold Plated Contacts
SVHC
No SVHC (21-Jan-2025)
Pitch Spacing
0.5mm
No. of Contacts
20Contacts
Contact Material
Phosphor Bronze
Product Range
SlimStack 54102
Teknisk dokumentasjon (5)
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:China
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:China
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:85366930
US ECCN:EAR99
EU ECCN:NLR
Overholdelse av begrensning av farlige stoffer:Ja
RoHS
RoHS-samsvar angående ftalater:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.000001
