EGU128X8T-K612C5
VFD Display, Dot Matrix, 128 x 8, 25.35mm x 306.95mm, Serial, 500 mA, 10.8 V to 13.2 V

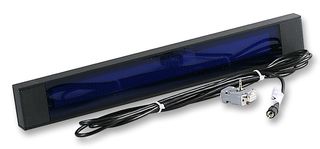

Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
Produseres ikke lenger
Produktinformasjon
ProdusentNORITAKE ITRON
Produsentens varenummerEGU128X8T-K612C5
Varenummer1172813
Teknisk datablad
Resolution128 x 8
Viewing Area (H x W)25.35mm x 306.95mm
Character FormatDot Graphic
Supply Voltage Min10.8V
Supply Voltage Max13.2V
Supply Current500mA
Operating Temperature Min-40°C
Operating Temperature Max85°C
Interface TypeSerial
Product Range-
Produktoversikt
The EGU128X8T-K612C5 is a Dot Graphic VFD Module includes the VFD glass, VF drivers and microcontroller with refresh RAM, character generation, interface logic and patented transformerless DC/DC converter. The RS232 serial interface accepts 9600 or 19200baud rates with optional parity bit. The module features a low profile design with numerous custom options available including special fonts and commands. Modules can be connected to a multi drop address system.
- Blue display in a black enclosure
- 21 Characters 25mm high
- Up to 9 metres viewing distance
- RS232 3.5mm stereo jack plug interface
- 128 x 8 high brightness dot graphic display
- Large 5 x 7 ASCII and European font
- RS232 asynchronous serial interface
- 31 selectable multi drop addresses
- Transformerless PSU (patent pending)
- Low profile construction
Applikasjoner
Medical, Imaging, Video & Vision
Tekniske spesifikasjoner
Resolution
128 x 8
Character Format
Dot Graphic
Supply Voltage Max
13.2V
Operating Temperature Min
-40°C
Interface Type
Serial
Viewing Area (H x W)
25.35mm x 306.95mm
Supply Voltage Min
10.8V
Supply Current
500mA
Operating Temperature Max
85°C
Product Range
-
Teknisk dokumentasjon (1)
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Great Britain
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Great Britain
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:85114000
US ECCN:EAR99
EU ECCN:NLR
Overholdelse av begrensning av farlige stoffer:Y-Ex
RoHS
RoHS-samsvar angående ftalater:Ja
RoHS
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.72
