                      EVLSTNRG011-150

                      DEMO BOARD, DIGITAL POWER CONTROLLER

                      STMICROELECTRONICS EVLSTNRG011-150
                      Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
                      ProdusentSTMICROELECTRONICS
                      Produsentens varenummerEVLSTNRG011-150
                      Varenummer3228677
                      Teknisk datablad

                      Data Sheet

                      Se alle tekniske dokumenter
                      Tilgjengelig for bestilling
                      Produsentens standard leveringstid: 28 uke(r)

                      Kontakt meg når varen er tilbake på lager

                      Antall
                      1+kr 3 134,000
                      Pris for:Each
                      Minst: 1
                      Flere: 1
                      kr 3 134,00 (eks. MVA)
                      Legg til delenr. / linjemerknad
                      Lagt til bestillingsbekreftelsen, fakturaen og følgeseddelen kun for denne bestillingen.
                      Dette antallet blir lagt til bestillingsbekreftelsen, fakturaen, følgeseddelen, bekreftelses-e-posten og produktetiketten.

                      Produktinformasjon

                      ProdusentSTMICROELECTRONICS
                      Produsentens varenummerEVLSTNRG011-150
                      Varenummer3228677
                      Teknisk datablad

                      Data Sheet

                      Silicon ManufacturerSTMicroelectronics
                      Silicon Core NumberSTNRG011, SRK2001
                      Kit Application TypePower Management
                      Application Sub TypeDigital Power Controller
                      Kit ContentsDemo Board STNRG011, SRK2001
                      Product Range-
                      SVHCNo SVHC (21-Jan-2025)

                      Produktoversikt

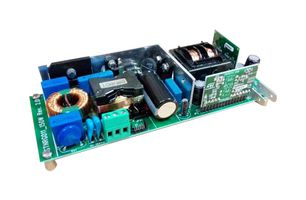

                      12V, 150W power supply demonstration board for 90VAC to 264VAC mains which is representative of an AC/DC converter for an all in one (AIO) computer or a general purpose high power adapter. The design is based on the STNRG011 IC, a digital combo that controls a two-stage AC/DC SMPL. The front-end is a transition mode PFC pre-regulator and the second stage is an LLC HB resonant converter. The SRK2001 implements the synchronous rectification in order to obtain higher efficiency. A full set of auxiliary functions and protection is also provided, this allows reduction of the overall BOM while maintaining a rugged design. The performances of the EVLSTNRG011-150 can meet the requirements of major standards ENERGY STAR® for computers ver. 6.1, EuP Lot 6 Tier 2, European CoC ver. 5 Tier-2, in terms of efficiency, no-load input power and power factor and feature harmonics content well below the limits of European Standard EN61000-3-2 Class D and Japanese standard JEITA-MITI Class-D regulations.

                      • TM PFC with resonant HB-LLC converter
                      • 12V ± 5% CV output regulation
                      • Full-load power of 150W continuous operation
                      • Peak power loading of 200W
                      • Full-load and average efficiency greater than 90% at 115/230VAC
                      • Peak efficiency is greater than 93%
                      • No-load mains consumption is less than 75mW, hold-up time is greater than 10ms
                      • Black box functionality with the installed EEPROM
                      • Full set of programmable parameters
                      • High flexibility due to the configurable NVM

                      Tekniske spesifikasjoner

                      Silicon Manufacturer

                      STMicroelectronics

                      Kit Application Type

                      Power Management

                      Kit Contents

                      Demo Board STNRG011, SRK2001

                      SVHC

                      No SVHC (21-Jan-2025)

                      Silicon Core Number

                      STNRG011, SRK2001

                      Application Sub Type

                      Digital Power Controller

                      Product Range

                      -

                      Teknisk dokumentasjon (1)

                      Technical Data Sheet EN

                      Tilknyttede produkter

                      6 produkter funnet

                      Lovgivning og miljø

                      Opprinnelsesland:
                      Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:
                      Italy
                      Land der forrige produksjonsprosess av betydning ble fortatt
                      Tariffnr.:84735080
                      US ECCN:EAR99
                      EU ECCN:NLR
                      Overholdelse av begrensning av farlige stoffer:Ja

                      RoHS

                      RoHS-samsvar angående ftalater:Ja

                      RoHS

                      SVHC:No SVHC (21-Jan-2025)
                      Last ned sertifikat for produktsamsvar

                      Sertifikat for produktsamsvar

                      Vekt (kg):.432
