STEVAL-ILL053V2
Evaluation Board, LED Street Lighting, L6562AT PFC, L6599 LLC Converter, 130W

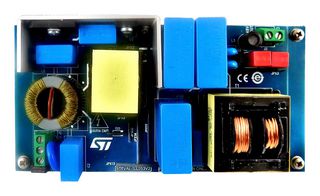

Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
1 På Lager
Trenger du mer?
1–3 virkedagers levering
Bestilling før 17:00 standard forsendelse
| Antall | |
|---|---|
| 1+ | kr 1 281,000 |
Pris for:Each
Minst: 1
Flere: 1
kr 1 281,00 (eks. MVA)
Legg til delenr. / linjemerknad
Lagt til bestillingsbekreftelsen, fakturaen og følgeseddelen kun for denne bestillingen.
Dette antallet blir lagt til bestillingsbekreftelsen, fakturaen, følgeseddelen, bekreftelses-e-posten og produktetiketten.
Produktinformasjon
ProdusentSTMICROELECTRONICS
Produsentens varenummerSTEVAL-ILL053V2
Varenummer3009969
Teknisk datablad
Device Topology-
No. of Outputs1Outputs
Output Current2.7A
Output Voltage48V
Input Voltage Min85VAC
Input Voltage Max305VAC
Core Chip-
Dimming Control Type-
Kit ContentsEval Board L6562AT, L6599AT
Product Range-
SVHCNo SVHC (21-Jan-2025)
Produktoversikt
- 48V/130W high efficiency converter with PFC for LED street lighting applications
- Long-life, electrolytic capacitors not used
- Mains harmonics in accordance with EN61000-3-2 Class C
- Efficiency at full load greater than 91% at 115VAC
- EMI in accordance with EN55022 Class B, EN55015
- Double insulation in accordance with EN60950, SELV
- Dimension is 75 x 135mm, maximum component height is 30mm
- Single sides PCB, 35μm, FR-4, mixed PTH/SMT
- Based on front-end PFC using the L6562AT and an LLC resonant converter based on the L6599AT
- Very high efficiency, wide input mains range (85-305 VAC) operation and long term reliability
Merknader
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Tekniske spesifikasjoner
Device Topology
-
Output Current
2.7A
Input Voltage Min
85VAC
Core Chip
-
Kit Contents
Eval Board L6562AT, L6599AT
SVHC
No SVHC (21-Jan-2025)
No. of Outputs
1Outputs
Output Voltage
48V
Input Voltage Max
305VAC
Dimming Control Type
-
Product Range
-
Teknisk dokumentasjon (2)
Tilknyttede produkter
5 produkter funnet
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Italy
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Italy
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:84733020
US ECCN:EAR99
EU ECCN:NLR
Overholdelse av begrensning av farlige stoffer:Ja
RoHS
RoHS-samsvar angående ftalater:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.271
