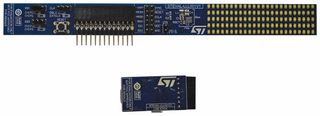

STEVAL-LLL001V1
Evaluation Board, LED Display Driver, 5 X 24 Matrix, 2.7 V - 5.5 V Input, PWM Dimming, 29 Outputs
Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
Tilgjengelig for bestilling
Produsentens standard leveringstid: 28 uke(r)
Kontakt meg når varen er tilbake på lager
| Antall | |
|---|---|
| 1+ | kr 1 637,000 |
Pris for:Each
Minst: 1
Flere: 1
kr 1 637,00 (eks. MVA)
Legg til delenr. / linjemerknad
Lagt til bestillingsbekreftelsen, fakturaen og følgeseddelen kun for denne bestillingen.
Dette antallet blir lagt til bestillingsbekreftelsen, fakturaen, følgeseddelen, bekreftelses-e-posten og produktetiketten.
Produktinformasjon
ProdusentSTMICROELECTRONICS
Produsentens varenummerSTEVAL-LLL001V1
Varenummer2707738
Teknisk datablad
Device TopologyBoost
No. of Outputs29Outputs
Output Current-
Output Voltage-
Input Voltage Min2.7V
Input Voltage Max5.5V
Core ChipSTLED524
Dimming Control TypePWM
Kit ContentsEval Board STLED524
Product Range-
SVHCNo SVHC (21-Jan-2025)
Produktoversikt
The STEVAL-LLL001V1 from STMicroelectronics is STLED524 evaluation kit with 5 x 24 matrix LED display driver incorporated on the board. This board is designed to demonstrate the features of the STLED524 intelligent matrix LED display driver. The board is driven by the USB control board for interface with the graphical user interface (GUI) but there is also an SPI interface connector on the STEVAL-LLL001V1 which can be used for customized control. Two boards can also be joined using the on-board connectors to drive a 10 x 24 LED matrix.
- Operating input voltage from 2.7V to 5.5V
- Drives 5 x 24 LED matrix
- Luminance separately adjustable for each LED by internal registers in 255 steps
- Internal registers capable of storing two patterns
- 4-way scroll function with a possibility to lock column data
- 255-step PWM dimming
- SPI interface
- Integrated step-up converter with adjustable output voltage
- Integrated LDO with 3.1V output at 80mA
- CSP 56 bumps 0.4mm pitch 3.4mm x 3mm
Applikasjoner
LED Lighting
Tekniske spesifikasjoner
Device Topology
Boost
Output Current
-
Input Voltage Min
2.7V
Core Chip
STLED524
Kit Contents
Eval Board STLED524
SVHC
No SVHC (21-Jan-2025)
No. of Outputs
29Outputs
Output Voltage
-
Input Voltage Max
5.5V
Dimming Control Type
PWM
Product Range
-
Teknisk dokumentasjon (2)
Tilknyttede produkter
1 produkt funnet
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Italy
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Italy
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:84733020
US ECCN:EAR99
EU ECCN:NLR
Overholdelse av begrensning av farlige stoffer:Ja
RoHS
RoHS-samsvar angående ftalater:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.024
