STEVAL-LLL009V1
Evaluation Board, STM32F334R8/L6562AT/VIPER267KDTR, AC Input Voltage LED Driver

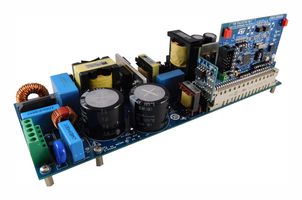

Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
Tilgjengelig for bestilling
Produsentens standard leveringstid: 28 uke(r)
Kontakt meg når varen er tilbake på lager
| Antall | |
|---|---|
| 1+ | kr 4 576,000 |
Pris for:Each
Minst: 1
Flere: 1
kr 4 576,00 (eks. MVA)
Legg til delenr. / linjemerknad
Lagt til bestillingsbekreftelsen, fakturaen og følgeseddelen kun for denne bestillingen.
Dette antallet blir lagt til bestillingsbekreftelsen, fakturaen, følgeseddelen, bekreftelses-e-posten og produktetiketten.
Produktinformasjon
ProdusentSTMICROELECTRONICS
Produsentens varenummerSTEVAL-LLL009V1
Varenummer3617727
Teknisk datablad
Device Topology-
No. of Outputs2Outputs
Output Current6.25A
Output Voltage48.5V
Input Voltage Min270VAC
Input Voltage Max480VAC
Core Chip-
Dimming Control TypeAnalogue
Kit ContentsEval Board STM32F334R8, L6562AT, VIPER267KDTR
Product Range-
SVHCNo SVHC (21-Jan-2025)
Produktoversikt
STEVAL-LLL009V1 digitally controlled 300 W power supply consists of power factor correction (PFC) and half-bridge LCC resonant converter power stages. An STM32F334R8 microcontroller implements DC-DC and output synchronous rectification digital control, while the PFC is driven in transition mode by the L6562AT controller. The system supports constant voltage (CV) and constant current (CC) operation.
- System architecture based on transition mode boost PFC, half bridge LCC & synchronous rectification
- 270-480VAC input voltage range
- Peak efficiency <gt/>93.5%
- Power Factor <gt/> 0.9 for load <gt/> 33% of max. load of the input voltage range
- THD <lt/> 20% for load <gt/> 25% of max. load of the input voltage range
- Dimming control in CC mode configuration
- Soft start
- I/P and O/P under and overvoltage protection, O/P open/no load circuit protection
- O/P short/overload circuit protection
Innhold
Eval Board STM32F334R8, L6562AT, VIPER267KDTR.
Tekniske spesifikasjoner
Device Topology
-
Output Current
6.25A
Input Voltage Min
270VAC
Core Chip
-
Kit Contents
Eval Board STM32F334R8, L6562AT, VIPER267KDTR
SVHC
No SVHC (21-Jan-2025)
No. of Outputs
2Outputs
Output Voltage
48.5V
Input Voltage Max
480VAC
Dimming Control Type
Analogue
Product Range
-
Teknisk dokumentasjon (2)
Tilknyttede produkter
6 produkter funnet
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Italy
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Italy
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:84733020
US ECCN:3A991.a.2
EU ECCN:NLR
Overholdelse av begrensning av farlige stoffer:Ja
RoHS
RoHS-samsvar angående ftalater:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.61
