TBD62781AFWG(Z,EHZ
Peripheral Driver, 50 V /-0.5 A out, 8 Outputs, PSOP, -40 °C to 85 °C

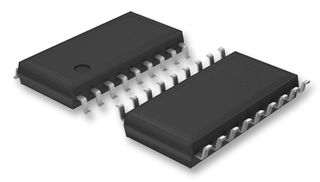

Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
ProdusentTOSHIBA
Produsentens varenummerTBD62781AFWG(Z,EHZ
Varenummer4178785RL
Også kjent somTBD62781AFWG, TBD62781AFWG(Z
Teknisk datablad
211 På Lager
1 000 Du kan reservere varen nå
1–3 virkedagers levering
Bestilling før 17:00 standard forsendelse
| Antall | |
|---|---|
| 100+ | kr 19,310 |
| 250+ | kr 18,050 |
| 500+ | kr 17,470 |
| 1000+ | kr 15,400 |
| 2500+ | kr 12,990 |
Pris for:Each (Supplied on Cut Tape)
Minst: 100
Flere: 1
kr 1 971,00 (eks. MVA)
En kr 40,00 re-reeling-kostnad vil påløpe for dette produktet
Legg til delenr. / linjemerknad
Lagt til bestillingsbekreftelsen, fakturaen og følgeseddelen kun for denne bestillingen.
Dette antallet blir lagt til bestillingsbekreftelsen, fakturaen, følgeseddelen, bekreftelses-e-posten og produktetiketten.
Produktinformasjon
ProdusentTOSHIBA
Produsentens varenummerTBD62781AFWG(Z,EHZ
Varenummer4178785RL
Også kjent somTBD62781AFWG, TBD62781AFWG(Z
Teknisk datablad
Supply Voltage Min2V
Supply Voltage Max50V
No. of Outputs8Outputs
Output Voltage50V
Output Current-500mA
Driver Case StylePSOP
Product Range-
SVHCTo Be Advised
Produktoversikt
TBD62781AFWG(Z,EHZ is a TBD62781A series BiCD silicon monolithic integrated circuit. A pull-down resistor is built in the output part.
- 8-ch source type DMOS transistor array
- High output voltage is 50V (max, Ta = 25°C), large output current is -500mA (max,per 1 ch, Ta=25°C)
- Input voltage range from 2.0 to 25V (output on, IOUT = -100mA or more, VDS = 2.0V, Ta = -40 to 85°C)
- Output leakage current is 1.0μA (max, VCC = 50V, VIN = 0V, Ta = 85°C)
- Current consumption is 1.5mA (max, output OPEN, VIN = 2.0V, VCC = 50V)
- Turn on delay is 0.4μs (typ, VOUT = 50V, RL = 125ohm, CL = 15pF)
- Turn off delay is 2.0μs (typ, VOUT = 50V, RL = 125ohm, CL = 15pF)
- P-SOP18-0812-1.27-001 package, operating temperature range from -40 to 85°C
Merknader
Please be careful about thermal conditions during use.
Tekniske spesifikasjoner
Supply Voltage Min
2V
No. of Outputs
8Outputs
Output Current
-500mA
Product Range
-
Supply Voltage Max
50V
Output Voltage
50V
Driver Case Style
PSOP
SVHC
To Be Advised
Teknisk dokumentasjon (1)
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:China
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:China
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:85412900
US ECCN:EAR99
EU ECCN:NLR
Overholdelse av begrensning av farlige stoffer:Ja
RoHS
RoHS-samsvar angående ftalater:Ja
RoHS
SVHC:To Be Advised
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.00048
