TSOP2236
Infrared Receiver, Remote Control, 36 kHz, Side View Through Hole

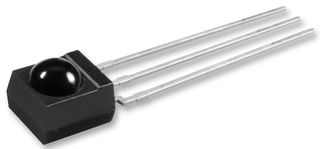

Bildet er bare ment som illustrasjon. Se produktbeskrivelsen.
2 770 På Lager
Trenger du mer?
1–3 virkedagers levering
Bestilling før 17:00 standard forsendelse
| Antall | |
|---|---|
| 1+ | kr 8,830 |
| 10+ | kr 6,940 |
| 25+ | kr 6,830 |
| 50+ | kr 6,720 |
| 100+ | kr 6,610 |
| 500+ | kr 6,160 |
Pris for:Each
Minst: 1
Flere: 1
kr 8,83 (eks. MVA)
Legg til delenr. / linjemerknad
Lagt til bestillingsbekreftelsen, fakturaen og følgeseddelen kun for denne bestillingen.
Dette antallet blir lagt til bestillingsbekreftelsen, fakturaen, følgeseddelen, bekreftelses-e-posten og produktetiketten.
Produktinformasjon
ProdusentVISHAY
Produsentens varenummerTSOP2236
Varenummer4913061
Teknisk datablad
Carrier Frequency36kHz
IR Receiver Mounting StyleSide View Through Hole
Remote Control CodeRC-5, RC-6, Panasonic, NEC, Sharp, r-step, Thomson RCA
Transmission Range45m
Automatic Gain Control (AGC) TypeAGC2
Detection Threshold / Sensitivity0.12mW/m²
Directivity45°
Supply Voltage Max5.5V
Supply Voltage Min2.5V
Operating Temperature Min-25°C
Operating Temperature Max85°C
Supply Current950µA
Product Range-
SVHCNo SVHC (07-Nov-2024)
Produktoversikt
The TSOP2236 is an IR Receiver Module for remote control systems. PIN diode and preamplifier are assembled on lead frame, the epoxy package is designed as IR filter. The demodulated output signal can directly be decoded by a microprocessor.
- Internal filter for PCM frequency
- Improved shielding against electrical field disturbance
- TTL and CMOS compatibility
- Output active low
- Low power consumption
Applikasjoner
Sensing & Instrumentation
Tekniske spesifikasjoner
Carrier Frequency
36kHz
Remote Control Code
RC-5, RC-6, Panasonic, NEC, Sharp, r-step, Thomson RCA
Automatic Gain Control (AGC) Type
AGC2
Directivity
45°
Supply Voltage Min
2.5V
Operating Temperature Max
85°C
Product Range
-
IR Receiver Mounting Style
Side View Through Hole
Transmission Range
45m
Detection Threshold / Sensitivity
0.12mW/m²
Supply Voltage Max
5.5V
Operating Temperature Min
-25°C
Supply Current
950µA
SVHC
No SVHC (07-Nov-2024)
Teknisk dokumentasjon (3)
Lovgivning og miljø
Opprinnelsesland:
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Philippines
Land der forrige produksjonsprosess av betydning ble fortatt
Land der forrige produksjonsprosess av betydning ble fortattOpprinnelsesland:Philippines
Land der forrige produksjonsprosess av betydning ble fortatt
Tariffnr.:85414900
US ECCN:EAR99
EU ECCN:NLR
Overholdelse av begrensning av farlige stoffer:Ja
RoHS
RoHS-samsvar angående ftalater:Ja
RoHS
SVHC:No SVHC (07-Nov-2024)
Last ned sertifikat for produktsamsvar
Sertifikat for produktsamsvar
Vekt (kg):.00068
